Jinko Solar - китайский производитель фотоэлектрических солнечных батарей и ячеек, который был основан в 2006 году и имеет штаб-квартиру в Шанхае. Благодаря инновационным возможностям предыдущих лет Jinko Solar стала одним из крупнейших в мире производителей солнечных панелей.

Jinko Solar имеет 16 офисов по всему миру, в том числе один в Сан-Франциско (Калифорния). В них занято более 15 000 человек по всему миру.

Jinko Solar имеет пять производственных мощностей в Китае и по одному в Малайзии, Португалии и Южной Африке.

(Источник: https://www.jinkosolar.com)

А) Серия солнечных батарей JinkoSolar

JinkoSolar предлагает восемь серий фотоэлектрических солнечных панелей для жилых и коммерческих систем:

Поликристаллические солнечные панели

орел

• Орел 48 (48 солнечных элементов)
• Орел 60 (60 солнечных элементов)
• Eagle 72 (72 солнечных элемента)

Орел плюс

• Орел 48 (48 солнечных элементов)
• Орел 60 (60 солнечных элементов)
• Eagle 72 (72 солнечных элемента)

Eagle Dual

• Орел 60 (60 солнечных элементов)
• Eagle 72 (72 солнечных элемента)

Орел MCT

• Орел черный 60
• Орел черный 72
• Eagle 1500V (60 и 72 солнечных элемента)

Умный Модуль

Монокристаллические солнечные панели

Eagle PERC

Eagle PERC Plus

Eagle 1500V (60 и 72 солнечных элемента)

Целью данного обзора является оценка качества одной из панелей Jinko Solar, а именно Jinko Solar JKM300M-60 300 Вт.

Мы оценим наиболее важные критерии качества, необходимые для выбора правильного типа солнечных батарей.

Б) Экспертиза модульного типа: Jinko Solar JKM300M-60 300 Вт

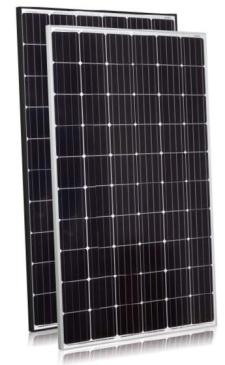

Jinko Solar JKM300M-60 300 Вт представляет собой монокристаллическую солнечную панель с 60 ячейками. Солнечные фотоэлектрические панели с 60 ячейками чаще используются в жилых солнечных фотоэлектрических системах.

1) производитель солнечных панелей

Jinko Solar признана Bloomberg New Energy Finance (самой распространенной системой ранжирования Tier) как производитель солнечных панелей первого уровня .

Это означает, что Jinko Solar является « вертикально интегрированной » (Jinko Solar производит каждый отдельный элемент модуля от рамы панели солнечных батарей до солнечных фотоэлектрических элементов). Он вкладывает значительные средства в исследования и разработки (R & D), чтобы оставаться на переднем крае технологий. Он использует автоматизированные производственные процессы, чтобы устранить возможность человеческой ошибки в процессе производства и сэкономить деньги на производственных затратах, и производит фотоэлектрические панели более пяти лет (это зарекомендовало себя в отрасли).

Как производитель солнечных панелей Tier 1, Jinko Solar также продемонстрировала свою способность к солнечной энергии в течение последних нескольких лет (ценный инструмент для определения производительности, надежности и долговечности своих солнечных фотоэлектрических систем).

Несомненно, что производитель солнечных панелей Tier 1 имеет опыт и имел референсные проекты .

Быть производителем панелей солнечных батарей Tier 1 является хорошим показателем качества фотоэлектрических панелей, но есть и другие критерии, которые необходимо оценить.

Номинальная мощность (300 Вт) является одним из факторов, определяющих, сколько энергии могут вырабатывать солнечные фотоэлектрические панели.

Jinko Solar JKM300M-60 300 Вт имеет положительный допуск производительности (0 ~ +3), что означает, что у этого типа солнечных панелей всегда будет максимальная номинальная мощность STC, превышающая или равная спецификации (максимум 309 Вт / мин. 300 Вт).

Это хороший признак того, что производитель солнечных панелей справился с контролем качества и производственными процессами.

3) эффективность панели солнечных батарей

В соответствии с текущей эффективностью солнечных батарей на рынке (которая постоянно меняется), мы будем использовать следующие четыре диапазона классификации для оценки эффективности солнечных панелей:

• Диапазон экономичности : когда эффективность солнечных панелей составляет менее 15% (достаточное количество поликристаллических солнечных панелей, тонкопленочных солнечных панелей)
• Стандартный диапазон эффективности : когда эффективность солнечной панели составляет от 15 до 17% (средние поликристаллические солнечные панели, тонкопленочные солнечные батареи)
• Хороший диапазон эффективности : когда эффективность солнечной панели составляет от 17 до 20% (хорошие поликристаллические солнечные панели, средние монокристаллические солнечные панели)
• Превосходный диапазон эффективности : когда эффективность солнечной панели превышает 20% (хорошие монокристаллические солнечные батареи)

Jinko Solar JKM300M-60 300 Вт с 18,33% попадает в хороший диапазон эффективности фотоэлектрических солнечных батарей.

4) Температурные коэффициенты, NOCT

«Температурный коэффициент Pmax»

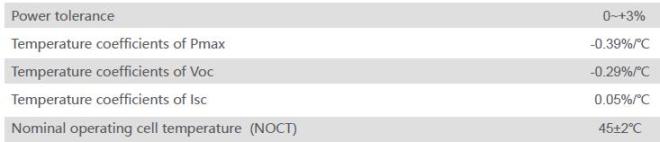

Чем ближе к нулю температурный коэффициент, тем лучше. Мы будем использовать следующие классификационные диапазоны для оценки температурного коэффициента PMAX:

• Достаточно <-45% / ° C
• Хорошо : = от -0,4 до -0,45% / ° C
• Отлично > - 0,4% / ° C

Все фотоэлектрические панели уменьшают свою мощность при нагревании. «Температурный коэффициент Pmax» говорит нам, сколько энергии он теряет на каждые ° C, когда солнечная панель нагревается выше, чем 25 ° C.

Jinko Solar JKM300M-60 мощностью 300 Вт будет терять 0,39% своей максимальной мощности на каждый градус выше 25. Фотоэлектрические солнечные панели с менее чувствительными температурными коэффициентами будут работать лучше в долгосрочной перспективе.

При значении -0,39% Jinko Solar JKM300M-60 300 Вт имеет превосходный температурный коэффициент PMAX.

Расчет реальной максимальной мощности на NOCT

NOCT (45 ° C) - это температура, которой панель достигла в лаборатории при облучении 800 Вт / м² (умеренное солнце) при температуре окружающей среды 20 ° C. Таким образом, это гораздо более реалистичное измерение температуры, при которой ваши фотоэлектрические панели могут работать.

Итак, это простая сумма для расчета потерь мощности при этой температуре:

(45 ° C-25 ° C) * (-0,39% / ° C) = 20 * -0,40% = -7,8%

Поэтому ожидайте, что реальная максимальная мощность на этой панели будет на 7,8% ниже номинальной мощности панели.

Панель Jinko Solar JKM300M-60 300 Вт, поэтому ее максимальная мощность в реальном мире составляет примерно 92,2% * 300 Вт = 276,6 Вт .

Это гораздо лучшее число для сравнения солнечных панелей, чем при номинальной максимальной мощности STC, поскольку оно учитывает температурные характеристики фотоэлектрических солнечных панелей.

Другие температурные коэффициенты

Значения температурного коэффициента VOC (-0,29% / ° C) и ISC (0,05% / ° C) переводят Jinko Solar JKM300M-60 300 Вт в «стандартный» диапазон фотоэлектрических солнечных панелей для этих коэффициентов.

5) Калифорнийская энергетическая комиссия (CEC), PTC

(Источник: http://calenergycommission.blogspot.de)

Jinko Solar JKM300M-60 300 Вт сертифицирован CEC с PTC, равным 276,2. Этот фотоэлектрический модуль монтируется в стойку (без модуля BiPV).

PTC расшифровывается как «Условия испытаний фотоэлектрических систем в масштабах применения» или «Условия тестирования PVUSA».

Под PTC все нагревается как на солнце. Солнечные фотоэлектрические элементы внутри панели поднимаются до «нормальной рабочей температуры», которая обычно составляет около 112 ° F (44 ° C). Температура окружающей среды установлена ​​на 68 ° F (20 ° C), и через панель дует ветер со скоростью 2,2 мили в час (~ 1 метр / секунду).

PTC Jinko Solar JKM300M-60 мощностью 300 Вт имеет номинальную мощность PTC 276,2 Вт и номинальную STC 300 Вт.

Оценки PTC варьировались в таблице GoSolarCalifornia от (PTC / STC = 0,835) до (PTC / STC = 0,922). Jinko Solar JKM300M-60 300 Вт находится на верхнем уровне шкалы (PTC / STC = 0,92).

6) Количество солнечных байпасных диодов

Jinko Solar JKM300M-60 300 Вт представляет собой 60-элементную солнечную панель с тремя обходными диодами; это означает, что каждый обходной диод установлен параллельно с 20 солнечными фотоэлектрическими элементами.

Обходные диоды встроены в распределительную коробку PV.

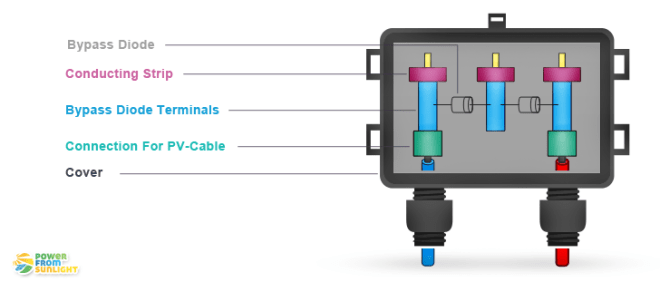

7) PV распределительная коробка

Хорошая фотоэлектрическая распределительная коробка сводит к минимуму коррозию на клеммах, поскольку она предотвращает поступление воды. Качественные распределительные коробки имеют класс защиты IP 67 или IP68 .

IP67 и IP68 означают:

• IP относится к Ingress Protection,
• 6 обозначает пылезащитный и
• 7 для временного погружения, 15 см до 1 м, и
• 8 для постоянного погружения под давлением

Jinko Solar JKM300M-60 300 Вт имеет распределительную коробку с классом защиты IP67 . Это означает, что он будет полностью защищен от пыли и будет функционировать должным образом после временного погружения в воду (до 1 м в глубину).

Распределительная коробка солнечных батарей Jinko Solar JKM300M-60 300 Вт сертифицирована в соответствии с IEC61250, IEC61730 и UL1703.

8) Панель солнечных батарей

Jinko Solar JKM300M-60 мощностью 300 Вт имеет толщину рамы 35 мм (в среднем от 35 до 40 мм).

Каркас панели солнечных батарей изготовлен из анодированного алюминия , чтобы повысить коррозионную стойкость и стабильность сборки. Анодированный алюминий - самый лучший материал, из которого могут быть построены рамы солнечных батарей.

Каркас солнечной панели Jinko Solar JKM300M-60 300 Вт сертифицирован в соответствии с IEC61250, IEC61730 и UL1703.

9) Солнечные панели стекла

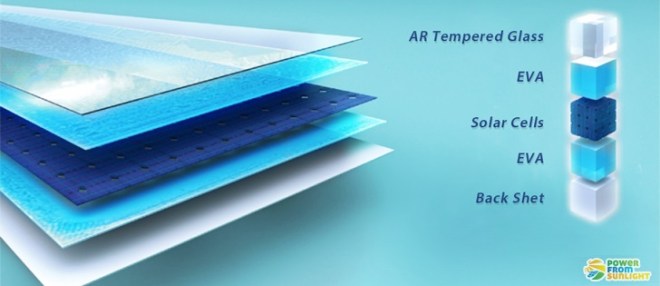

Солнечные панели Jinko Solar JKM300M-60 мощностью 300 Вт изготовлены из закаленного стекла с низким содержанием железа и антибликовым покрытием.

Закаленное стекло намного прочнее и безопаснее, чем стандартное стекло. Если он сломается, он расколется на тысячи маленьких кусочков, которые не принесут вреда. И прочность, и безопасность необходимы для солнечных фотоэлектрических панелей.

Большая часть стекла содержит примеси железа в форме солей железа в оксиде кремния, которые ухудшают прохождение света через материал.

По сравнению с другим стандартным прозрачным стеклом, основное преимущество стекла с низким содержанием железа заключается в том, что оно содержит меньшее количество железа, что улучшает пропускание света.

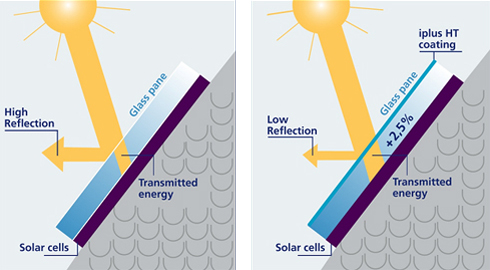

Нанесение антибликового покрытия на стеклянную поверхность увеличивает долю солнечного излучения, эффективно используемого для выработки электроэнергии.

(Источник: http://www.fsolar.de/)

Толщина стекла Jinko Solar JKM300M-60 300 Вт составляет 3,2 мм .

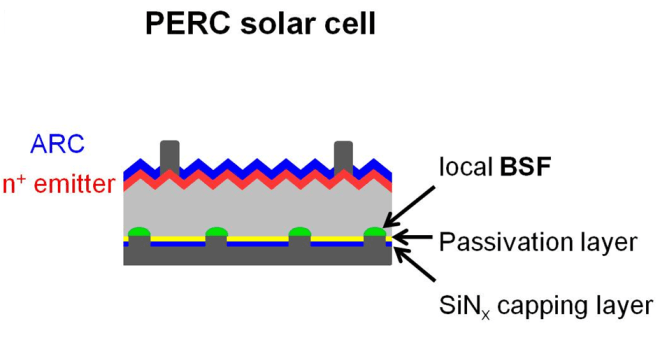

Jinko Solar JKM300M-60 мощностью 300 Вт состоит из монокристаллических солнечных элементов PERC. PERC означает « Задняя ячейка пассивированного эмиттера » и относится к диэлектрическому слою (пассивирующему слою) между кремнием и алюминиевым задним слоем ячейки PERC. Слой пассивации элемента PERC предотвращает потери и повышает эффективность солнечного элемента.

(Источник: Институт исследований солнечной энергии Хамелин)

Jinko Solar JKM300M-60 300 Вт имеет сертификаты МЭК (IEC61730, IEC61215) и UL1307. Это означает, что стекло солнечной панели этой панели выдержало испытания на качество и безопасность!

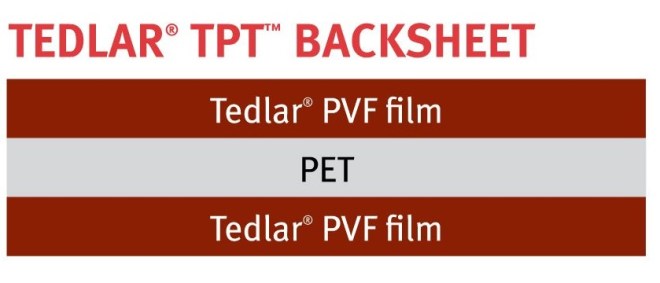

10) Солнечный задний лист

Jinko Solar JKM300M-60 300 Вт имеет защитное покрытие TPT . В настоящее время TPT является лучшим материалом для защиты от солнечных лучей на рынке.

(Источник: http://www.dupont.com)

11) вес панели солнечных батарей

Jinko Solar JKM300M-60 мощностью 300 Вт имеет стандартный вес панели солнечных батарей (19 кг (41,9 фунта)).

12) Размеры панели солнечных батарей

Jinko Solar JKM300M-60 мощностью 300 Вт имеет стандартный размер 60-элементных солнечных фотоэлектрических панелей (1650 × 992 × 40 мм (65,0 × 39,06 × 1,57 дюйма)).

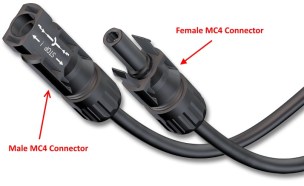

13) Тип солнечного разъема

Jinko Solar JKM300M-60 мощностью 300 Вт совместим с MC4.

14) Давление механической нагрузки

(Источник: http://www.taipo-tech.com)

Jinko Solar JKM300M-60 300 Вт сертифицирован (UL1703 / IEC 61215) для работы в самых сложных условиях окружающей среды:

• Согласно МЭК 61215 , модули Jinko рассчитаны на максимальное положительное (или понижательное) давление 5400 Па и отрицательное (или восходящее) давление 2400 Па .
• Согласно UL1703 , модули Jinko рассчитаны на максимальное положительное (или понижательное) давление 3600 Па и отрицательное (или повышающее) давление 1600 Па .

При монтаже модулей в местах, подверженных снегу или сильному ветру, необходимо соблюдать особую осторожность при установке модулей таким образом, чтобы обеспечить достаточную прочность конструкции при одновременном соблюдении требований местного кодекса.

© TÜV Rheinland

Классификация пожара относится к системе оценки огнестойкости для кровельных материалов на основе их способности выдерживать воздействие огня.

• Класс А - эффективен против сильного пожара
• Класс B - эффективен против умеренного воздействия огня
• Класс С - эффективен против легкого воздействия огня.

Панели солнечных батарей PV классифицируются по типу пожарной безопасности на основании их материалов и конструкции.

Модули Jinko Solar JKM300M-60 мощностью 300 Вт имеют модуль Fire type 1 или Type 2.

Фотоэлектрические панели типа 1 или типа 2 имеют суперстрату из закаленного стекла, полимерную капсулированную полимерную подложку и алюминиевую раму и соответствуют минимальным требованиям к огнестойкости.

Фотоэлектрические модули типа 1 и / или типа 2 должны устанавливаться с монтажными фотоэлектрическими системами, перечисленными в списке UL, которые были классифицированы как системы класса A для поддержания класса пожарной безопасности системы класса А.

Класс огнестойкости Jinko Solar JKM300M-60 300 Вт действителен только в том случае, если он монтируется в соответствии с инструкциями по монтажу, приведенными в руководстве по установке (дополнительную информацию см. В руководстве по установке).

Считается, что Jinko Solar JKM300M-60 300 Вт с открытыми токопроводящими частями соответствует UL1703 только в том случае, если он заземлен, в соответствии с инструкциями и требованиями Национального электротехнического кодекса.

Убедитесь, что в массиве модулей установлено максимально допустимое напряжение системы, а также номинальный ток и напряжение вспомогательного оборудования, такого как регуляторы и инверторы.

Огнестойкость модуля типа 1 (только в Америке) должна устанавливаться на крыше с соответствующей огнестойкостью. Перед монтажом модуля, пожалуйста, проконсультируйтесь с местным строительным отделом, чтобы определить одобренные кровельные материалы. Модули соответствуют требованиям для класса применения A, а модули, отвечающие требованиям безопасности UL1703 в этом классе применения, считаются соответствующими требованиям класса безопасности II.

МЭК 61215, МЭК 61730 и UL 1703

Модуль Jinko Solar JKM300M-60 300 Вт сертифицирован в соответствии с UL1703, IEC 61215 и IEC61730, часть 1/2 и, следовательно, подтверждает строгое соответствие международным стандартам в отношении безопасности, долговечности и качества продукции.

(Copyright © http://www.solarackusa.com/docs/ul-certifications)

МЭК 61701 Устойчивость к солевому туману

Согласно положительному результату МЭК 61701, панели Jinko Solar JKM300M-60 мощностью 300 Вт могут быть без проблем использованы у моря, где есть высокое содержание соли в воздухе и в солнечных фотоэлектрических системах рядом с дорогами, которые загружены в зимние периоды с брызгами соленой воды.

IEC 62716: аммиачная коррозия

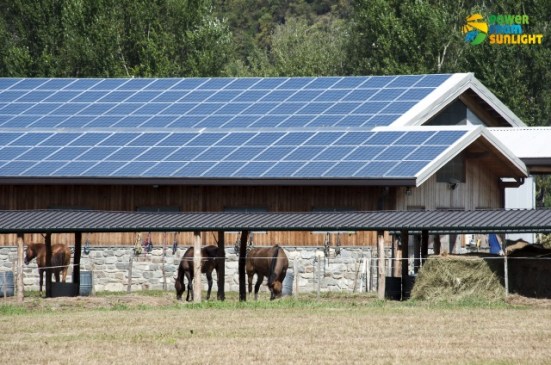

В соответствии с МЭК 62716 панели Jinko Solar JKM300M-60 мощностью 300 Вт могут быть безопасно установлены во влажных средах с высокой концентрацией растворенного аммиака, таких как сельские дома.

МЭК 60068-2-68: устойчивость к пыли и песку

Когда фотоэлектрические панели устанавливаются в экстремальных условиях, истирание песка и пыли может оказать некоторое влияние на поверхность стекла, заднюю панель солнечных батарей, а также на соединительную коробку фотоэлектрических модулей.

Прохождение процедур тестирования МЭК 60068-2-68 означает, что панели Jinko Solar JKM300M-60 мощностью 300 Вт могут быть установлены в пустынных районах, где большинство модулей обычно не работают эффективно из-за постоянных песчаных бурь и нехватки дождя.

(Источник: https://www.itekenergy.com/)

Панели Jinko Solar JKM300M-60 мощностью 300 Вт прошли 96-часовое испытание на сопротивление индуцированной потенциальной деградации (PID) в условиях 85 ℃ градусов и 85% относительной влажности (двойная 85) при +/- 1000 В в соответствии с требованиями стандартов IEC62804 с деградация менее 5%.

Процедуры IEC 62804 проверяют и оценивают долговечность фотоэлектрических (PV) модулей на основе кристаллического кремния в отношении воздействия кратковременного напряжения высокого напряжения, включая потенциальную деградацию (PID).

Качество, здоровье и безопасность

Jinko Solar JKM300M-60 мощностью 300 Вт соответствует строгим стандартам охраны окружающей среды и техники безопасности: ISO 9001, ISO 14001 и OHSAS 18001.

(Источник: https://www.iso.org)

Jinko Solar JKM300M-60 300 Вт имеет сертификат MCS для рынка Великобритании. Продукты микрогенерации (такие как фотоэлектрические солнечные батареи) должны быть сертифицированы в соответствии с MCS, чтобы иметь право на подачу заявки на льготы правительства Великобритании, такие как схема льготных тарифов.

(Источник: http://www.microgenerationcertification.org)

Jinko Solar является членом PV CYCLE, европейской ассоциации по добровольному возврату и переработке фотоэлектрических модулей.

В настоящее время PV CYCLE создает пункты сбора по всей Европе, где установщики и граждане смогут утилизировать изношенные модули.

Модули с истекшим сроком службы будут разделены на кристаллические и тонкопленочные модули и доставлены в центр переработки PV CYCLE, где они будут отсортированы по номеру продукта и производителю, а затем взвешены перед разборкой на основные компоненты и переработкой.

Программа утилизации финансируется компаниями-членами.

17) Гарантийный срок

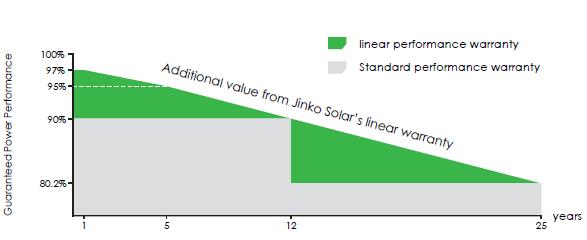

• Гарантия производства энергии: максимальная производительность Jinko Solar JKM300M-60 300 Вт в течение 25 лет составляет 0,82% в год.
• Материальные дефекты и качество изготовления: Jinko Solar JKM300M-60 300 Вт имеет 10-летнюю гарантию на изделие , которая является стандартной гарантией в производстве солнечных панелей.

(Источник: https://www.jinkosolar.com)

18) Максимальное напряжение системы

Максимальное системное напряжение составляет 1000 DC (UL) .

19) Данные панели солнечных батарей (Jinko Solar JKM300M-60 300 Вт)

г бщая и электрические данные

Общие и электрические данные
Эталонные фотоэлектрические установки, Опыт компании Да, Уровень 1 солнечных батарей. Дочерняя компания-производитель в США: Да, 16 офисов по всему миру. Производитель солнечных панелей: Jinko Solar Страна производства: Китай Номинальная мощность / мощность Допуск
Информация о производителе [Wp]:
300/0 ~ +3 Солнечная батарея производитель: Jinko Solar Расчетная номинальная мощность
(UMPP * IMPP):
300.24 Количество солнечных фотоэлементов: 60 Номинальная мощность с допуском: не более 309 /
мин 300
Тип панели солнечных батарей: Коэффициент монокристаллического наполнения (MPP Power / Макс. Мощность) (%): 77.03 Эффективность панели солнечных батарей (%): 18.33 Максимальное напряжение питания-VMPP (V): 32.6 Температурный коэффициент VOC: -0.29% / ° C Открыть Напряжение цепи VOC (V): 40,1 Температурный коэффициент ISC: 0,05% / ° C Максимальный ток питания-IMPP (A): 9,21 Температурный коэффициент PMAX: -0,39% / ° C Ток короткого замыкания-ISC (A) 9,72 NOCT 45 ° C (± 2 ° C) Напряжение разомкнутой цепи при -10 ° C: 44,17 Число солнечных диодов байпаса: 3 Напряжение питания VMPP при + 70 ° C: 28,34 Макс. Номинал предохранителей серии [A]: 15 Максимальное напряжение системы (IEC , UL): распределительная коробка PV на 1000 В постоянного тока: класс защиты IP67

Механические данные

Механические данные
Размеры панели солнечных батарей: 1956 × 992 × 40 мм (64,97 × 39,05 × 1,57 дюйма). Каркас панели солнечных батарей: поверхность модуля из анодированного алюминиевого сплава [м²]: 1,94 Рабочая температура: -40 ° ~ + 85 ° C Мощность / м² [Вт / м² ]:
154.6 Вес солнечной панели: 19,0 кг (41,9 фунта)
Пленка из тедлара -PET- Пленка из тедлара (TPT) Тип огня: Тип 1 / Тип 2 Механическая нагрузка Давление с передней стороны (снег) (Па-Н / м²): 5400 (UL 1703: 3600Па)
Механическая нагрузка Давление сзади (ветер) (Па-Н / м²): 2400 (UL 1703: 1600Па) Толщина стекла солнечной панели: 3,2 мм Разъем для солнечной батареи: совместим с MC4 Сертификаты и гарантии IEC 61215: Да IEC 61730 Часть 1/2: Да UL1703: Да МЭК 61701: Да МЭК 62716: Да Сертификация MCS: Да OHSAS 18001: Да ИСО 9000, ИСО 14001: Да Сертификация CEC Да (PTC = 276.2) Модуль BIPV: нет МЭК 60068-2-68: пыль и песок сопротивление Да МЭК 62804: Сертификат без ПИД-регулятора Да Линейная гарантия питания 80,7% в течение 25 лет Гарантия на продукт 10-летний элемент цикла PV Да

C) Solar PV System Simulation (с использованием солнечной программы проектирования PV SOL)

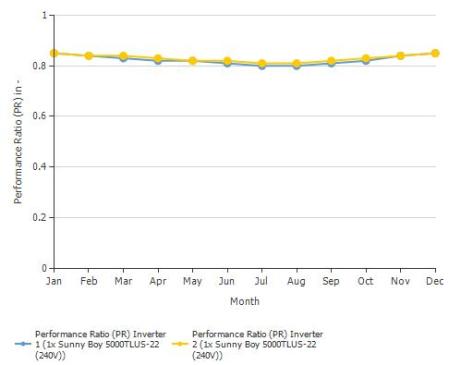

1) PV Моделирование

(Источник: http://www.valentin-software.com)

Следующие параметры используются во время моделирования PV SOL Jinko Solar JKM300M-60 300 Вт (солнечная фотоэлектрическая система мощностью 5 кВт и 10 кВт):

Солнечная фотоэлектрическая система мощностью 5 кВт

Солнечная фотоэлектрическая система мощностью 5 кВт / с Jinko Solar JKM270P-60 270 Вт Число и тип солнечной панели 17 x JKM300M-60
Производитель Jinko Solar Местоположение Лос-Анджелес (Калифорния) Поверхность PV-генератора 27,8 м² Тип солнечной фотоэлектрической системы Подключена к сети PV Мощность PV-генератора 5,1 кВт / сек Тип монтажа Параллельная крыша Солнечная Потери в кабелях (в среднем) 5% (255 Вт) Наклон 30 ° Расчет потерь затенения 0,5 % / год Ориентация Юг 180 ° PV Генератор Энергия (сеть переменного тока) 8 355 кВтч Тип солнечной энергии Инвертор 1 x Sunny Boy 5000TLUS-22 (240 В) Спец. Годовая выработка (кВтч / кВтч) 1 638,21 Конфигурация MPP 1: 1 x 9
MPP 2: 1 x 8 Глобальное солнечное излучение на модуле (кВтч / м²) 1 975,1 Качество конфигурации 95% PR = Глобальное солнечное излучение на модуле / Спец. Годовой урожай 82,9% Коэффициент калибровки инвертора 102% Энергетический вылет 1,75 года Коэффициент уборки 17 раз

Солнечная фотоэлектрическая система мощностью 10 кВт

Солнечная фотоэлектрическая система 10 кВт / с Jinko Solar JKM270P-60 270 Вт Число и тип солнечной панели 34 x Jinko Solar JKM300M-60 Местоположение 300 Вт, Лос-Анджелес (Калифорния) Поверхность PV-генератора 55,7 м² Тип подключенной к сети солнечной фотоэлектрической системы Выход PV-генератора 10,2 кВт Тип монтажа Параллельная крыша Солнечная Потери в кабелях (в среднем) 5% (510 Вт) Наклон 30 ° Расчет потерь затенения 0,9% / год Ориентация Юг 180 ° Энергия генератора PV (энергосеть переменного тока) 16 643 кВтч Тип инвертора солнечной энергии 2 x Sunny Boy 5000TLUS -22 (240 В) Спец. Годовая выработка (кВт / ч) 1631,6 Конвертер конфигурации 1
MPP 1: 1 x 9
MPP 2: 1 x 8
Инвертор 2
MPP 1: 1 x 9
MPP 2: 1 x 8
Глобальное солнечное излучение на модуле (кВтч / м²) 1 975,1 Качество конфигурации 91,33% PR = Глобальное солнечное излучение на модуле / Спец. Годовой доход 82,5% Коэффициент калибровки инвертора 102%
Энергетический вылет 1,75 года Фактор сбора урожая 17 раз

Вышеуказанные модели солнечных фотоэлектрических систем имеют коэффициент производительности от 82,5% до 82,9% . Эти значения хороши .

3) Время окупаемости энергии, Фактор сбора урожая

Энергетическая окупаемость показывает, сколько времени требуется фотоэлектрической системе / компоненту для выработки энергии, используемой для ее производства. Баланс является положительным, когда он меньше, чем ожидаемая продолжительность жизни.

По данным Института солнечных энергетических систем им. Фраунгофера , ISE (Photovoltaics Report 2017), время окупаемости энергии солнечных фотоэлектрических систем зависит от географического местоположения. Поликристаллические солнечные панели, установленные в южной части Европы (Лос-Анджелес, Калифорния, имеет такое же среднее излучение), имеют окупаемость в 1,5 года.

Коэффициент сбора урожая показывает, как часто солнечная фотоэлектрическая система / компонент приносит энергию, необходимую для ее производства в течение ожидаемого срока службы.

Для фотоэлектрических систем в Северной Европе требуется около 2,5 лет, чтобы сбалансировать потребляемую энергию, в то время как солнечные фотоэлектрические системы на юге равны их потребляемой энергии через 1,5 года и менее, в зависимости от установленной технологии:

• Мультикристаллические кремниевые фотоэлектрические системы на крыше: от 1,5 до 2,5, Калифорния (США): 1,5 (в Лос-Анджелесе среднее значение солнечной радиации в мире аналогично Южной Европе)
• Монокристаллические кремниевые фотоэлектрические системы на крыше: от 1,75 до 3,3, Калифорния (США): 1,75
• Тонкопленочные фотоэлектрические системы на крыше: от 0,65 до 1,35, Калифорния (США): 0,65

Предполагая срок службы 30 лет, вышеупомянутая солнечная фотоэлектрическая система (Лос-Анджелес (Калифорния)) может производить примерно в 17 раз больше энергии, необходимой для ее производства.

Похожие

Комментарии
